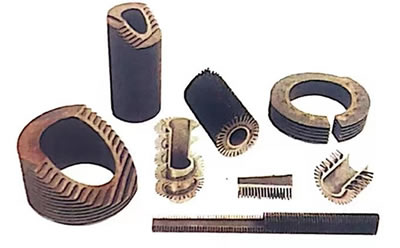

我廠系螺旋翅片管的專業制造廠,采用國內先進的高電阻焊接工藝,連續地將螺旋翅片焊接到鋼管上,可工不同翅處規格的翅片管品適用于大型燃?xì)廨啑钣酂徨仩t和大型電站鍋爐上，作為新一代傳熱元件,同時應用石油化工，冶金機械、食品，輕紡等行業，也可用于制冷設備，采暖器和電站鍋爐。
產品主要特點
1、換熱效率高，由于翅片與鋼管是完全接觸焊接，換熱設備采用翅片管來增大煙汽油的傳熱面積，傳熱效率至少可以提高5倍以上(較光管)。
2、使用壽命長，翅片與鋼管的焊接抗腐能力比套片式繞片翅片管提高一倍以上，可以較大的提高管材的使用壽命。
3、機械強度高，抗拉強度可達18kg/mm以上，焊接接頭良好，達到美國CE公司標準中規定的有關技術指標。

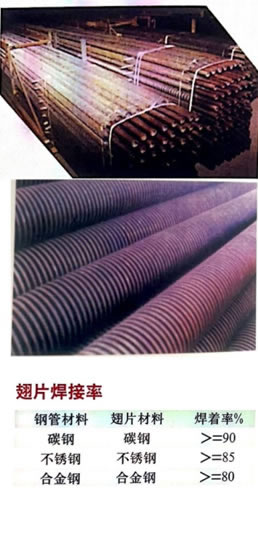

4、制造:翅片與鋼管的焊接，焊著率應符合表規定。
鋼管對接
1.焊接翅片管的管子長度大于7m時不允許拼接，大于7m時允許有一個焊接頭目拼接最短管長不得小于15m.
2.焊接翅片管的鋼帶允許拼接，但整根翅片管上不允許超過5個拼接頭，并且兩接頭間距應大于15mm以上。
3.翅片管的翅片傾伏角應不大于8度。
4.翅片在10個節距內的節距偏差平均值應大于正負0.2mm，翅片管翅片部分全長總偏差應不大于正負10mm。
5.翅片管的翅片高度偏差不大于正負0.75mm。翅片厚度偏差不應大于0.1mm。
6.翅片管的翅片起繞點應合格焊工手工電弧焊固定在鋼管上。
7.翅片管的直線度允許偏差為其長度的0.1%且不得大于8mm。
8.翅片管的翅片鄒折部分的厚度應大于翅片厚度的1.5倍。
9.敕根翅片管的長度偏差廟符合GB1804規定的16級精度。
10.翅片的焊接正邊厚度應小于翅片寬度的2倍。高度小于0.3mm。
11.翅片管應逐根進行水壓試驗，試驗壓力為設計壓力的2倍。保壓時間一般不少于5min。
本廠生產翅片管的各類規格
管子材料:碳鋼、不銹鋼
管子直徑:外徑16-210
管子長度:0.15-30mm
翅片材料:碳鋼、不銹鋼
翅片高度:10-18mm
翅片厚度:1-2mm
片距:4-50mm
檢驗
1.每片翅片管抽取5%(但不得少于2根)進行逐項檢驗。翅片管的檢驗應在;起繞段，終繞段及中間任意3點測量。每批應有同一材料，同一規格同一制造工藝的翅片管組成。出現不合格時，除將不合格者挑出來外。應從同批中再取雙倍試樣進行復驗，若復驗結果仍不合格，則判定這批翅片管為不合格。
2.翅片管的焊著率檢驗
可采用工夾具和錘擊方法剖開翅片，進行剝片以檢驗焊縫的焊著率，焊縫斷面為銀白色且有剝離痕跡者為焊著斷面，剝離翅片的焊著斷面面積與剝離翅片面總面積之比為翅片與鋼管的焊著率。焊著率應達到4.1要求為合格。
3.拉脫檢驗
在翅片長度方向的近中心處，相隔25.4mm開兩個行槽(兩槽之間稱“試驗帶”)把槽附近的翅片弄彎，使它們離開“試給帶”，如果:試驗帶“能經住170N/平方毫米拉應力則認為焊縫合格。
